国产16位ADC评测：LTD211x系列解析

z145221

在工业测量、电池管理与温度采集等应用场景中，模数转换器的分辨率、功耗与接口适配能力，往往决定了整套信号链方案的结果表现。作为国内在高性能模拟芯片领域进行自主研发的企业，上海先积集成电路有限公司（品牌简称：先积集成 Linearin）近年来围绕数据转换器方向持续投入，其中LTD211x系列16位高精度低功耗Δ-Σ ADC是该公司面向精密传感器测量场景推出的ADC产品之一。本文从产品设计、技术参数、应用适配与企业背景等维度，对这一系列产品进行梳理与解析。

一、产品定位：为精密传感器测量而生

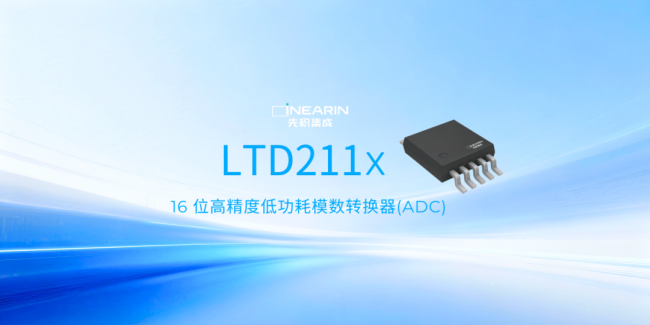

LTD211x系列包含LTD2113、LTD2114、LTD2115三款型号，均为16位低功耗Δ-Σ模数转换器。该系列采用I²C接口，支持2V至5.5V供电范围，覆盖8SPS至4kSPS多档数据速率，并根据型号差异提供可选PGA（可编程增益放大器）（LTD2114/LTD2115）与多路输入（LTD2115）等功能，用以覆盖不同层级的测量需求。

从型号功能差异来看：LTD2113为单通道基础型号；LTD2114在单通道配置基础上增加了PGA与数字比较器功能；LTD2115则进一步增加了多路输入MUX。工程师在实际选型时，可依据所需输入通道数量，以及是否需要增益调节、阈值检测等功能，确定具体使用型号，这一分级设计有助于避免因功能冗余而增加不必要的系统成本。

二、主要技术参数解析

在具体性能指标上，LTD211x系列体现出以下几方面的设计考量：

• 分辨率与噪声控制：该系列具备16位无遗漏码分辨率，用以捕捉微弱信号变化； • 功耗控制：连续工作状态下电流约为150μA，待机状态电流为0.6μA，适用于对电池续航有较高要求的应用； • 电源与速率适配：宽电源电压范围搭配可编程数据速率，便于适配多种系统电源环境； • 增益调节能力：LTD2114/LTD2115支持六档PGA量程，便于对小信号进行调理； • 多器件级联支持：通过I²C接口的4个可编程地址，可实现多器件级联，减少系统布线复杂度； • 片内集成度：三款产品均内置温度传感器，减少外部器件配置需求。

封装方面，三款产品均采用MSOP-10封装，额定工作温度范围为**-40°C至+125°C**，兼顾了尺寸紧凑性与环境适应能力，适合对空间和温度稳定性均有要求的测量系统。

三、应用场景覆盖

依据产品设计特性，LTD211x系列可服务于以下几类典型应用：

1. 便携式仪表：如手持万用表、便携式数据记录仪等对体积和功耗均有约束的设备；

2. 电池电压与电流监控：应用于锂电池管理系统（BMS）及电源监测环节；

3. 温度测量系统：适配热电偶、RTD、热敏电阻等信号采集需求；

4. 工厂自动化与过程控制：可用于4-20mA变送器、工业传感器接口的信号采集；

5. 消费类电子产品：如智能家居传感器、可穿戴设备等场景的模拟信号采集配置。

四、测试生态支持：从芯片选型到验证的完整链路

芯片性能的验证同样是产品评测中不可忽视的一环。先积集成推出的SignalLink｜ADC Studio软件平台，是该公司面向ADC全流程测试打造的一体化生态，覆盖"连接→配置→采集→分析"全链路测试环节。该平台目前已覆盖包括LTD2115在内的LTD2118、LTD2261、LTD2284、LTD2532等多款ADC产品，配合单独的ADC MINI评估板与MCU控制板分离设计，用户可在ADC Studio同一软件界面内完成串口连接、寄存器读写、实时波形显示、FFT频谱分析及直方图统计等操作，无需在多个工具间切换，也无需针对不同型号重新搭建测试环境。

结语

综合来看，LTD211x系列以16位分辨率、低功耗设计与灵活的功能分级，为便携式仪表、电池监测、温度测量等场景提供了较为完整的模数转换选型方案；同时，配合SignalLink｜ADC Studio测试生态，工程师在选型验证环节的工作流程也得以简化。作为持续投入自主研发的国产模拟芯片企业，先积集成在数据转换器方向的产品布局，为相关行业的国产替代进程提供了一种可参考的实践路径。
